Entenda como é feito um detalhamento de projeto mecânico e obtenha uma peça fabricável e utilizável a partir de desenhos técnicos.
Sempre que pensamos em projetar/criar um novo objeto, peça ou implantar uma invenção no mercado, precisamos ter em mente as diversas formas de representar as nossas ideias. Estas representações podem ser feitas através de nomes, explicadas oralmente, ou observadas a partir de desenhos: o tradicional projeto mecânico.

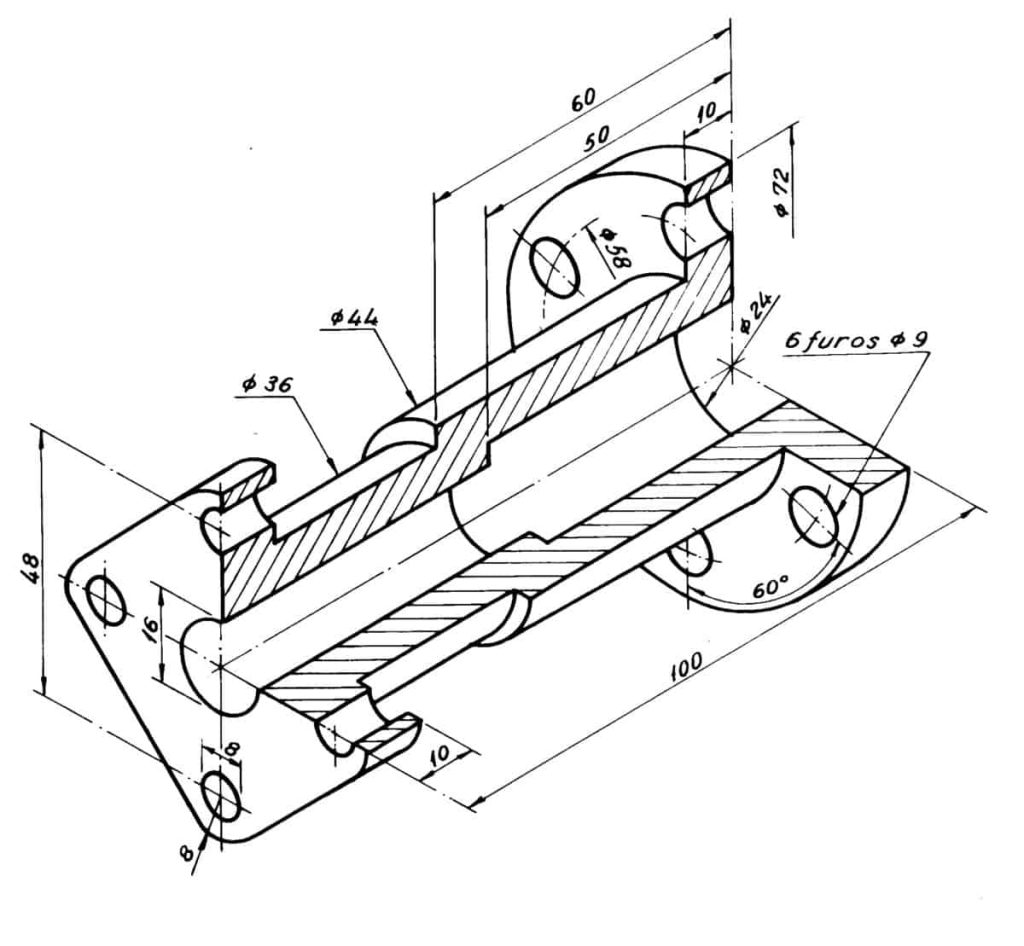

Para um projeto mecânico, que visa ser fabricado e utilizável, a melhor forma de representação é através de desenhos técnicos. Eles especificam todas as medidas e formas dos objetos, e têm a garantia de serem interpretados de forma igual por quem quer que os veja – projetistas, clientes e fabricantes. Aos desenhos técnicos aplicados à projetos mecânicos dá-se o nome de Detalhamento de Projeto, e são feitos em softwares CAD, como AutoCAD, SolidWorks e TopSolid.
Características de um projeto mecânico de detalhamento
Além de ilustrar a cotagem (representação de dimensões de um objeto) e a forma, o detalhamento do projeto mecânico com desenhos técnicos possibilita o entendimento da execução e do funcionamento de máquinas e componentes mecânicos, pois mostram e embasam o andamento da montagem. Existem conjuntos que são separados em componentes por similaridade de processos e materiais, e cada um desses é detalhado a nível de processos de fabricação.
Muitas vezes, os detalhamentos de um projeto mecânico são feitos por empresas diferentes daquelas que apenas fornecem os desenhos técnicos de peças separadas. Isso protege a propriedade intelectual de cada parte da fabricação de uma máquina, pois permite que cada empresa detenha todo o conhecimento da produção de um determinado componente.
Exemplo de projeto mecânico
Por exemplo: na construção de aviões, a empresa A é responsável pela fabricação das asas e a empresa B é responsável pela produção de todo o resto da fuselagem. As empresas A e B não tem conhecimento da fabricação de componentes que não os próprios. Uma empresa C, responsável pela montagem total do avião, terá um conhecimento agregado diferente das empresas A e B, pois não saberá produzir os componentes da asa e nem da fuselagem, mas saberá montar um avião completo. Isso permite que cada fabricante proteja o seu capital intelectual.
Em geral, um Projeto mecânico visa a resolução de deficiências e o suprimento de necessidades, se tratando de um conjunto de tarefas complexas que visam retornar em um produto funcional, seguro e confiável. Para isso, além da etapa de detalhamento de projeto, é necessário que haja a garantia de funcionalidade por etapas de Cálculos Estruturais – onde estabelece-se a dimensão e a capacidade de sustentação dos elementos básicos de uma estrutura, itens muito estudados na Engenharia Mecânica da UFRJ – e Dimensionamento de Componentes – onde são dimensionados os componentes, e é feito com embasamento nos cálculos -, para que ao final tenhamos o Design da Peças a serem detalhadas.
Segurança em um projeto mecânico
É imprescindível que os detalhamentos de projeto sejam rigorosamente representados, estando dentro de uma série de padrões e normas técnicas, definidas pela ABNT – Associação Brasileira de Normas Técnicas – pois o seu objetivo e parametrizar a interpretação nacional e internacional. Todo este cuidado visa manter a confiabilidade de componentes mecânicos, pois caso sejam mal interpretados podem gerar prejuízo e acidentes.
